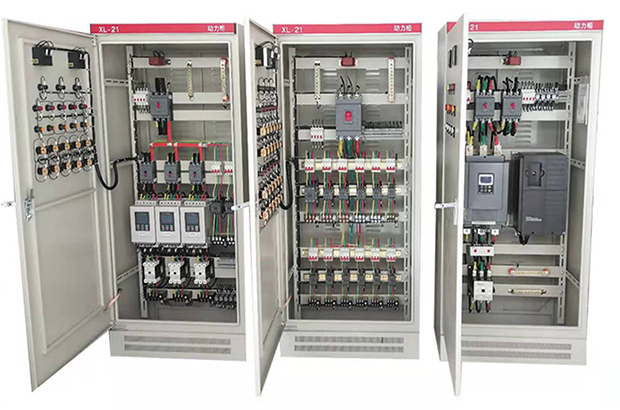

成套控制柜裝置
成套配電柜、控制柜（屏、臺）和動力、照明配電箱（盤）
高低壓成套配電盤柜（箱）的布置及安全間距
1 高低壓成套配電盤柜（箱）的布置應便于設備的搬運、檢修、維護、操作。
2 高壓配電室的配電柜安裝后，各種通道的凈距不應小于表4.2.1-1的規定。高壓開關柜靠墻布置時，側面距墻不應小于200mm，背面距墻不應小于50mm。
3 低壓配電室的配電柜安裝后，各種通道的凈距不應小于（如下表）：
布置方式
裝置種類
單列布置
雙排面對面布置
雙排背對背布置
雙排同向布置
屏前
屏后
屏前
屏后
屏前
屏后
屏前
屏后
固定式
1500
1000
2000
1000
1500
1500
2000
-
抽屜式、手車式
1800
1000
2300
1000
1800
1000
2300
-
控制屏（柜）
1500
800
2000
800
-
-
2000
屏前檢修時靠墻安裝
1.當建筑物墻面遇有柱類局部突出時，凸出部位的通道寬度可減少200mm。
2.各種布置方式，屏端通道不應小于800mm。
4 掛墻式配電箱箱前的操作通道寬度不宜小于1m。
5 現場安裝的柜、屏、臺、箱、盤不應布置在水管的正下方，如不可避免時，應采取隔離措施，防止水滴、濺入配電箱柜引起事故。
