工廠用電成套配電裝置項目

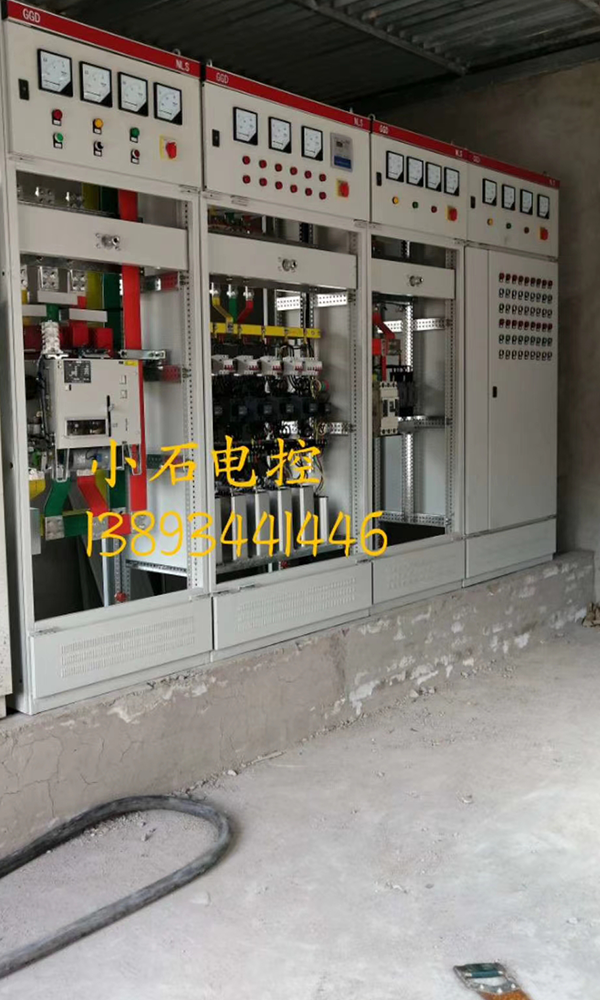

甘肅省天水市某某工廠配電設施，施工場景......
開關柜（又稱成套開關或成套配電裝置），它是以斷路器為主的電氣設備；成套配電裝置是制造廠成套供應的設備，由制造廠預先按照主接線的要求，將每一回路的電氣設備高低壓電器（包括控制電器、保護電器、測量電器、如斷路器、隔離開關、互感器等）以及母線、載流導體、絕緣子等，裝配在封閉或半封閉的金屬柜中，構成個單元電路分柜，此單元電路分柜成為成套配電裝置。安裝時，按主接線方式，將各單元分柜（又稱間隔）組合起來，就構成整個配電裝置。
配電室布置應符合下列要求
（一）配電柜正面的操作通道寬度，單列布置或雙列背對背布置不小于1.5m，雙列面對面布置不小于2m；
（二）配電柜后面的維護通道寬度，單列布置或雙列面對面布置不小于0.8m，雙列背對背布置不小于1.5m，個別地點有建筑物結構凸出的地方，則此點通道寬度可減少0.2m；
（三）配電柜側面的維護通道寬度不小于1m；
（四）配電室的棚頂與地面的距離不低于3m。
6配電箱架設應符合下列要求（一）固定式配電箱、開關箱箱體中心點與地面垂直距離1.4--1.6m。移動式箱體與地面垂直距離0.8—1.6m。配電箱、開關箱應裝設在堅固、穩定的支架上。
（二）配電箱、開關箱在建筑物墜落半徑或塔吊臂旋轉半徑內的必須做雙層防護棚，并采取隔離措施。
